| Tên thương hiệu: | YAMAHA |
| Số mẫu: | YSM40R |
| MOQ: | 1 |
| Giá cả: | 54000 |
| Chi tiết bao bì: | Đóng gói chân không cộng với đóng gói hộp gỗ |
| Điều khoản thanh toán: | T/T |
Năng suất vượt trội chuyên dụng cho việc gắp linh kiện chip
Đầu gắp được thiết kế đặc biệt cho việc gắp chip và đầu gắp quay hoạt động trơn tru mà không lãng phí chuyển động.
Không dừng dây chuyền do tắc nghẽn đầu hút hoặc chức năng tự phục hồi
Không chỉ nhanh. Máy mang lại độ chính xác cao, chất lượng cao và năng suất ổn định
Cũng tuyệt vời cho sản xuất thiết bị bán dẫn đòi hỏi mật độ cao hơn, độ chính xác cao hơn và lực gắp thấp
Đạt được khả năng gắp chính xác cao các linh kiện chip siêu nhỏ bằng cách sử dụng hệ thống bù MACS để điều chỉnh vị trí bộ cấp liệu và đầu hút
Giám sát bằng camera nhìn ngang góc gắp linh kiện để phát hiện lỗi bao gồm thiếu linh kiện, linh kiện bị nghiêng và linh kiện đảo ngược
Không chỉ nhanh. Máy mang lại độ chính xác cao, chất lượng cao và năng suất ổn định
Cũng tuyệt vời cho sản xuất thiết bị bán dẫn đòi hỏi mật độ cao hơn, độ chính xác cao hơn và lực gắp thấp
Đạt được khả năng gắp chính xác cao các linh kiện chip siêu nhỏ bằng cách sử dụng hệ thống bù MACS để điều chỉnh vị trí bộ cấp liệu và đầu hút
Giám sát bằng camera nhìn ngang góc gắp linh kiện để phát hiện lỗi bao gồm thiếu linh kiện, linh kiện bị nghiêng và linh kiện đảo ngược
Một dây chuyền lý tưởng để sản xuất các thiết bị bộ nhớ như DDR và SSD đã đạt được bằng cách kết hợp với YSM20R/WR.
Dây chuyền sản xuất lý tưởng có thể được cấu hình bằng cách sử dụng cả YSM40R tốc độ siêu cao và YSM20R/WR đa chức năng tốc độ cao cho các PCB chứa hỗn hợp số lượng lớn chip và linh kiện khay.
Trên các PCB có hỗn hợp chip và IC, đạt được sản xuất tốc độ cao bằng cách gắp với YSM40R, và để gắp các linh kiện cỡ trung bình đến lớn với YSM20R/WR.
Sử dụng bộ chuyển đổi giúp tận dụng tối đa năng suất cao của YSM40R Dual Lane, và cho phép xây dựng cấu hình làn đơn linh hoạt và hiệu quả về chi phí.
Đạt được khả năng gắp chất lượng cao, tỷ lệ hoạt động tốt và ít bảo trì hơn.
Được trang bị chức năng tự chẩn đoán đầu hút/bộ cấp liệu và chức năng tự phục hồi. Những điều này duy trì tình trạng tốt và sản xuất chất lượng cao liên tục.
Thay thế bộ lọc dễ dàng và thay đổi đầu hút theo lô, cũng không cần đầu hút dự phòng.
Giảm trọng lượng của bộ phận dưới lò xo gắn vào đầu hút để giảm lực tác động lên các linh kiện siêu nhỏ trong quá trình gắp.
Chuyển đổi bằng hệ thống cảm biến laser giảm thiểu tác động cơ học lên PCB
Áp dụng bơm chân không cung cấp tiêu thụ khí thấp. Nó giúp giữ chi phí vận hành thấp
Cấu hình dây chuyền cực kỳ ngắn, chiều rộng máy chỉ 1 mét nhưng vẫn sản xuất 200.000CPH, và kết nối theo cặp đạt 400.000CPH trong chiều dài 2 mét
Đầu gắp quay hai tay của đầu gắp RS đồng thời gắp 18 linh kiện trong 9 hành động.
Sử dụng hệ thống đa camera tốc độ cao và nhận dạng linh kiện theo đường đi ngắn nhất
| Mô hình | Z:TA-R YSM40R | |
| Thông số 4 chùm tia, 4 đầu gắp (YSM40R-4) | ||
| PCB áp dụng | Dài 700mm x Rộng 460mm đến Dài 50mm x Rộng 50mm | |
| Khả năng gắp | 200.000CPH (Khi sử dụng đầu gắp RS) | |
| (trong điều kiện tối ưu theo định nghĩa của Yamaha Motor) | ||
| Linh kiện áp dụng | Đầu gắp tốc độ siêu cao (RS) | 0201mm* đến hình vuông 6.5mm (Chiều cao 2.0mm trở xuống) *tùy chọn |
| Đầu gắp đa năng (MU) | 03015mm đến 45mm x 60mm (Chiều cao 15mm trở xuống) | |
| Độ chính xác gắp (Trong điều kiện tối ưu theo định nghĩa của Yamaha Motor khi sử dụng vật liệu đánh giá tiêu chuẩn) |
+/-35μm (25μm) ≥ 1.0 (3σ) |
|
| Số loại linh kiện * Chuyển đổi băng 8mm |
Tối đa 80 bộ cấp liệu với đầu gắp RS Tối đa 88 bộ cấp liệu với đầu gắp MU Tối đa 84 bộ cấp liệu với đầu gắp RS x 2 + MU x 2 |
|
| Nguồn điện | 3 pha AC 200/208/220/240/380/400/416V +/-10% | |
| Nguồn cung cấp khí | 0.45MPa trở lên, ở trạng thái sạch, khô | |
| Kích thước ngoài | Dài 1.000mm x Rộng 2.100mm x Cao 1.550mm (không bao gồm phần nhô ra) | |
| Trọng lượng | Khoảng 2.100 kg | |
Nhanh nhất thế giới! 200.000 CPH
Tốc độ đạt được nhờ công nghệ tiên tiến bao gồm đầu gắp quay tốc độ cao sáng tạo và động cơ servo tích hợp các thuật toán tốc độ cao mới, v.v.
Hệ thống đa camera
Hệ thống đa camera sáng tạo có tốc độ nhận dạng nhanh hơn cùng với độ chính xác cao. Hệ thống này cũng có thể bao gồm chức năng kiểm tra đồng phẳng và camera nhìn ngang.

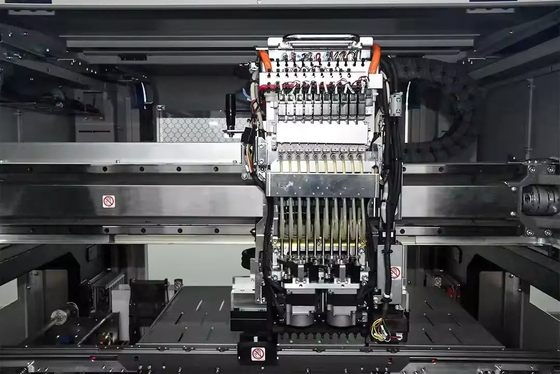

Đầu gắp quay tốc độ siêu cao
Mang lại năng suất mang tính cách mạng bằng cách sử dụng công nghệ gắp linh kiện đồng thời độc đáo của chúng tôi, công nghệ điều khiển quay mới phát triển và các đầu gắp nhẹ hơn các đầu gắp tốc độ cao trước đây.
Bộ cấp liệu ZS tốc độ siêu cao
Bộ cấp liệu động cơ nhỏ gọn, trọng lượng nhẹ tích hợp thuật toán điều khiển mới để đảm bảo hoạt động siêu tốc độ.
Bộ cấp liệu ZS hiện đang sử dụng có thể được nâng cấp tùy chọn lên bộ cấp liệu ZS tốc độ siêu cao bằng cách nâng cấp phiên bản phần mềm và điều chỉnh với trạm tinh chỉnh.
Thiết kế tiết kiệm không gian nhỏ gọn
Mặc dù là đơn vị 4 chùm tia, nhưng diện tích nhỏ gọn và thiết kế của nó có chiều rộng chỉ 1 mét và chiều sâu 2,1 mét. Z:TA-R mang lại năng suất tuyệt vời trên mỗi chiều dài dây chuyền và năng suất trên mỗi diện tích bề mặt. Đây là một công cụ mạnh mẽ để tận dụng tối đa không gian nhà máy hạn chế!
2 loại biến thể đầu gắp
Cho phép thay thế bằng 2 loại đầu gắp để phù hợp với cấu hình sản xuất.
Trạm đầu hút linh hoạt
Trạm đầu hút (ANC) có thể thay đổi để phù hợp với đầu gắp. Cũng hỗ trợ bố cục không cần đầu hút cho khả năng tương thích với đầu gắp tốc độ cao.
|
| Tên thương hiệu: | YAMAHA |
| Số mẫu: | YSM40R |
| MOQ: | 1 |
| Giá cả: | 54000 |
| Chi tiết bao bì: | Đóng gói chân không cộng với đóng gói hộp gỗ |
| Điều khoản thanh toán: | T/T |
Năng suất vượt trội chuyên dụng cho việc gắp linh kiện chip
Đầu gắp được thiết kế đặc biệt cho việc gắp chip và đầu gắp quay hoạt động trơn tru mà không lãng phí chuyển động.
Không dừng dây chuyền do tắc nghẽn đầu hút hoặc chức năng tự phục hồi
Không chỉ nhanh. Máy mang lại độ chính xác cao, chất lượng cao và năng suất ổn định
Cũng tuyệt vời cho sản xuất thiết bị bán dẫn đòi hỏi mật độ cao hơn, độ chính xác cao hơn và lực gắp thấp
Đạt được khả năng gắp chính xác cao các linh kiện chip siêu nhỏ bằng cách sử dụng hệ thống bù MACS để điều chỉnh vị trí bộ cấp liệu và đầu hút
Giám sát bằng camera nhìn ngang góc gắp linh kiện để phát hiện lỗi bao gồm thiếu linh kiện, linh kiện bị nghiêng và linh kiện đảo ngược
Không chỉ nhanh. Máy mang lại độ chính xác cao, chất lượng cao và năng suất ổn định
Cũng tuyệt vời cho sản xuất thiết bị bán dẫn đòi hỏi mật độ cao hơn, độ chính xác cao hơn và lực gắp thấp
Đạt được khả năng gắp chính xác cao các linh kiện chip siêu nhỏ bằng cách sử dụng hệ thống bù MACS để điều chỉnh vị trí bộ cấp liệu và đầu hút
Giám sát bằng camera nhìn ngang góc gắp linh kiện để phát hiện lỗi bao gồm thiếu linh kiện, linh kiện bị nghiêng và linh kiện đảo ngược
Một dây chuyền lý tưởng để sản xuất các thiết bị bộ nhớ như DDR và SSD đã đạt được bằng cách kết hợp với YSM20R/WR.
Dây chuyền sản xuất lý tưởng có thể được cấu hình bằng cách sử dụng cả YSM40R tốc độ siêu cao và YSM20R/WR đa chức năng tốc độ cao cho các PCB chứa hỗn hợp số lượng lớn chip và linh kiện khay.
Trên các PCB có hỗn hợp chip và IC, đạt được sản xuất tốc độ cao bằng cách gắp với YSM40R, và để gắp các linh kiện cỡ trung bình đến lớn với YSM20R/WR.
Sử dụng bộ chuyển đổi giúp tận dụng tối đa năng suất cao của YSM40R Dual Lane, và cho phép xây dựng cấu hình làn đơn linh hoạt và hiệu quả về chi phí.
Đạt được khả năng gắp chất lượng cao, tỷ lệ hoạt động tốt và ít bảo trì hơn.
Được trang bị chức năng tự chẩn đoán đầu hút/bộ cấp liệu và chức năng tự phục hồi. Những điều này duy trì tình trạng tốt và sản xuất chất lượng cao liên tục.
Thay thế bộ lọc dễ dàng và thay đổi đầu hút theo lô, cũng không cần đầu hút dự phòng.
Giảm trọng lượng của bộ phận dưới lò xo gắn vào đầu hút để giảm lực tác động lên các linh kiện siêu nhỏ trong quá trình gắp.
Chuyển đổi bằng hệ thống cảm biến laser giảm thiểu tác động cơ học lên PCB
Áp dụng bơm chân không cung cấp tiêu thụ khí thấp. Nó giúp giữ chi phí vận hành thấp
Cấu hình dây chuyền cực kỳ ngắn, chiều rộng máy chỉ 1 mét nhưng vẫn sản xuất 200.000CPH, và kết nối theo cặp đạt 400.000CPH trong chiều dài 2 mét
Đầu gắp quay hai tay của đầu gắp RS đồng thời gắp 18 linh kiện trong 9 hành động.
Sử dụng hệ thống đa camera tốc độ cao và nhận dạng linh kiện theo đường đi ngắn nhất
| Mô hình | Z:TA-R YSM40R | |
| Thông số 4 chùm tia, 4 đầu gắp (YSM40R-4) | ||
| PCB áp dụng | Dài 700mm x Rộng 460mm đến Dài 50mm x Rộng 50mm | |
| Khả năng gắp | 200.000CPH (Khi sử dụng đầu gắp RS) | |
| (trong điều kiện tối ưu theo định nghĩa của Yamaha Motor) | ||
| Linh kiện áp dụng | Đầu gắp tốc độ siêu cao (RS) | 0201mm* đến hình vuông 6.5mm (Chiều cao 2.0mm trở xuống) *tùy chọn |
| Đầu gắp đa năng (MU) | 03015mm đến 45mm x 60mm (Chiều cao 15mm trở xuống) | |
| Độ chính xác gắp (Trong điều kiện tối ưu theo định nghĩa của Yamaha Motor khi sử dụng vật liệu đánh giá tiêu chuẩn) |
+/-35μm (25μm) ≥ 1.0 (3σ) |
|
| Số loại linh kiện * Chuyển đổi băng 8mm |
Tối đa 80 bộ cấp liệu với đầu gắp RS Tối đa 88 bộ cấp liệu với đầu gắp MU Tối đa 84 bộ cấp liệu với đầu gắp RS x 2 + MU x 2 |
|
| Nguồn điện | 3 pha AC 200/208/220/240/380/400/416V +/-10% | |
| Nguồn cung cấp khí | 0.45MPa trở lên, ở trạng thái sạch, khô | |
| Kích thước ngoài | Dài 1.000mm x Rộng 2.100mm x Cao 1.550mm (không bao gồm phần nhô ra) | |
| Trọng lượng | Khoảng 2.100 kg | |
Nhanh nhất thế giới! 200.000 CPH
Tốc độ đạt được nhờ công nghệ tiên tiến bao gồm đầu gắp quay tốc độ cao sáng tạo và động cơ servo tích hợp các thuật toán tốc độ cao mới, v.v.
Hệ thống đa camera
Hệ thống đa camera sáng tạo có tốc độ nhận dạng nhanh hơn cùng với độ chính xác cao. Hệ thống này cũng có thể bao gồm chức năng kiểm tra đồng phẳng và camera nhìn ngang.
Đầu gắp quay tốc độ siêu cao
Mang lại năng suất mang tính cách mạng bằng cách sử dụng công nghệ gắp linh kiện đồng thời độc đáo của chúng tôi, công nghệ điều khiển quay mới phát triển và các đầu gắp nhẹ hơn các đầu gắp tốc độ cao trước đây.
Bộ cấp liệu ZS tốc độ siêu cao
Bộ cấp liệu động cơ nhỏ gọn, trọng lượng nhẹ tích hợp thuật toán điều khiển mới để đảm bảo hoạt động siêu tốc độ.
Bộ cấp liệu ZS hiện đang sử dụng có thể được nâng cấp tùy chọn lên bộ cấp liệu ZS tốc độ siêu cao bằng cách nâng cấp phiên bản phần mềm và điều chỉnh với trạm tinh chỉnh.
Thiết kế tiết kiệm không gian nhỏ gọn
Mặc dù là đơn vị 4 chùm tia, nhưng diện tích nhỏ gọn và thiết kế của nó có chiều rộng chỉ 1 mét và chiều sâu 2,1 mét. Z:TA-R mang lại năng suất tuyệt vời trên mỗi chiều dài dây chuyền và năng suất trên mỗi diện tích bề mặt. Đây là một công cụ mạnh mẽ để tận dụng tối đa không gian nhà máy hạn chế!
2 loại biến thể đầu gắp
Cho phép thay thế bằng 2 loại đầu gắp để phù hợp với cấu hình sản xuất.
Trạm đầu hút linh hoạt
Trạm đầu hút (ANC) có thể thay đổi để phù hợp với đầu gắp. Cũng hỗ trợ bố cục không cần đầu hút cho khả năng tương thích với đầu gắp tốc độ cao.
