| Tên thương hiệu: | GKG |
| Số mẫu: | GSE |
| MOQ: | 1 |
| giá bán: | 17600 |
| Chi tiết bao bì: | Đóng gói chân không cộng với đóng gói hộp gỗ |
| Điều khoản thanh toán: | T/T |

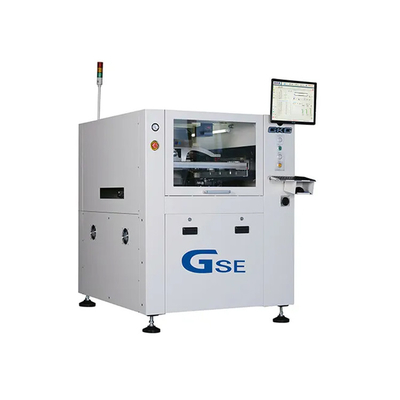

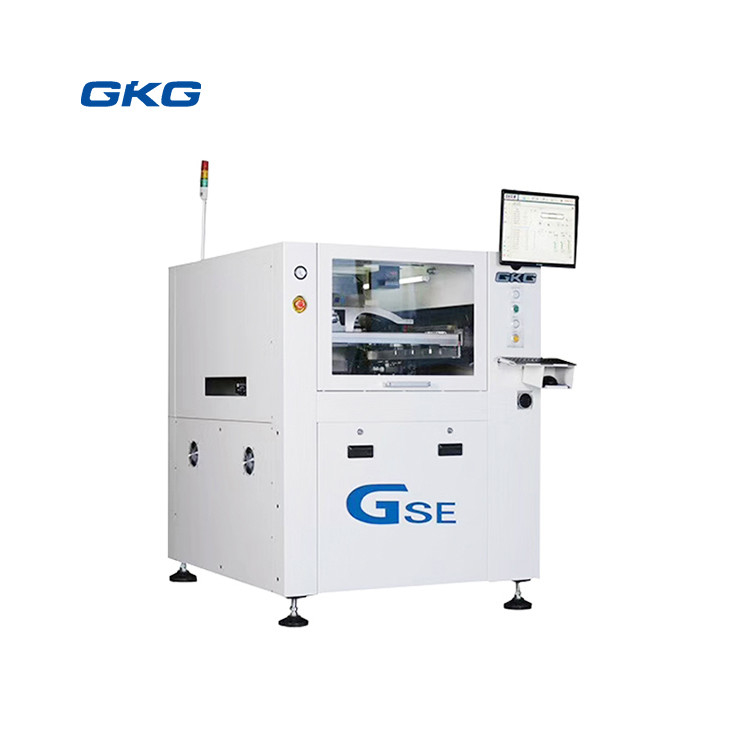

Giới thiệu sản phẩm Máy in GKG GSE
In ấn độ chính xác cao
Được trang bị hệ thống thị giác tiên tiến và căn chỉnh khuôn mẫu tự động, Máy in dán hàn GSE đảm bảo việc đặt dán hàn chính xác, ngay cả đối với các thiết kế PCB phức tạp nhất.
Có khả năng xử lý các linh kiện có bước chân nhỏ và các miếng hàn thu nhỏ với độ chính xác vượt trội.
Giao diện thân thiện với người dùng
Có giao diện màn hình cảm ứng trực quan để dễ dàng vận hành và thiết lập nhanh chóng.
Cho phép người vận hành theo dõi và điều chỉnh các thông số in trong thời gian thực để có kết quả tối ưu.
Thiết kế chắc chắn và bền bỉ
Được chế tạo bằng vật liệu và linh kiện chất lượng cao để đảm bảo hiệu suất lâu dài trong môi trường sản xuất khắc nghiệt.
Được thiết kế để bảo trì thấp và độ tin cậy cao, giảm thiểu thời gian ngừng hoạt động và tối đa hóa năng suất.
Tính linh hoạt và đa năng
Tương thích với nhiều kích thước khuôn mẫu và độ dày PCB, phù hợp với các nhu cầu sản xuất đa dạng.
Hỗ trợ cả dán hàn có chì và không chì, đáp ứng các yêu cầu khác nhau của ngành.
Hệ thống làm sạch tiên tiến
Hệ thống làm sạch khuôn mẫu tự động tích hợp đảm bảo chất lượng in nhất quán bằng cách ngăn chặn sự tích tụ và ô nhiễm của dán hàn.
Giảm sự cần thiết phải can thiệp thủ công, cải thiện hiệu quả và giảm lãng phí.
Hiệu suất tốc độ cao
Có khả năng in lên đến X bảng mỗi giờ (điều chỉnh dựa trên thông số kỹ thuật thực tế), lý tưởng cho các dây chuyền sản xuất số lượng lớn.
Được tối ưu hóa cho thời gian chu kỳ nhanh mà không ảnh hưởng đến độ chính xác hoặc chất lượng.
| Độ chính xác vị trí lặp lại | ±0.01mm |
| Độ chính xác in | ±0.025mm |
| NCP-CT (Không bao gồm làm sạch và in) | 7.5s |
| HCP-CT(Bao gồm làm sạch và in - 180*120mm) | 19s/chiếc |
| Quá trình CT | 5 phút |
| Chuyển tiếp CT | 3 phút |
| Thông số xử lý chất nền | |
| Kích thước bảng tối đa | 400*340mm Có thể mở rộng:530*340mm (tùy chọn) |
| Kích thước bảng tối thiểu | 50*50mm |
| Độ dày bảng | 0.4~6mm |
| Phạm vi cơ học của camera | 528*340mm |
| Trọng lượng bảng tối đa | 3kg |
| Khoảng hở cạnh bảng | 2.5mm |
| Chiều cao bảng | 15mm pin |
| Tốc độ vận chuyển | 900±40mm |
| (Tối đa) Tốc độ vận chuyển | 1500mm/s (Tối đa) |
| Hướng vận chuyển | Một giai đoạn |
| Hướng truyền | Trái sang phải |
| Phải sang trái | |
| Vào và ra như nhau | |
| Hệ thống hỗ trợ | Chân từ tính |
| Khối hỗ trợ | |
| Bàn lên xuống thủ công | |
| Độ ẩm bảng | Giảm xóc trên cùng thủ công |
| Kẹp bên | |
| Thông số in | |
| Tốc độ in | 10~200mm/giây |
| Áp suất in | 0.5~10Kg |
| Chế độ in | Một/Hai lần |
| Loại gạt | Lưỡi cao su/gạt (góc 45/55/60) |
| Tắt nhanh | 0~20mm |
| Tốc độ tắt nhanh | 0~20mm/giây |
| Kích thước khung mẫu | 470*370mm~737*737mm(Độ dày:20-40mm) |
| Phương pháp định vị lưới thép | Định vị thủ công |
| Thông số làm sạch | |
| Hệ thống làm sạch | Ba chế độ khô, ướt chân không |
| Hệ thống làm sạch | Loại nhỏ giọt lên |
| Hành trình làm sạch | Tạo tự động |
| Vị trí làm sạch | Sau khi làm sạch |
| Tốc độ làm sạch | 10-200mm/giây |
| Tiêu thụ chất lỏng làm sạch | Tự động & Điều chỉnh thủ công |
| Tiêu thụ giấy làm sạch | Tự động & Điều chỉnh thủ công |
| Thông số thị giác | |
| CCD FOV | 10*8mm |
| Loại camera | Camera kỹ thuật số CCD 130 nghìn |
| Hệ thống camera | Cấu trúc quang học khóa lên/xuống |
| Thời gian chu kỳ camera | 300ms |
| Các loại dấu hiệu Fiducialmark | Hình dạng Dấu hiệu Fiducial Tiêu chuẩn |
| tròn,vuông,kim cương,chữ thập | |
| Pad và hồ sơ | |
| Kích thước đánh dấu | 0.5-5mm |
| Số lượng đánh dấu | Tối đa: 4 chiếc |
| Tránh xa số | Tối đa: 1 chiếc |
| Thiết bị thông minh | |
| Kiểm soát an toàn | Dừng cửa mở, báo động bất thường |
| Phát hiện 2D | Phát hiện thiếu thiếc/in thiếu/thiếc kết nối |
| Thông số máy | |
| Nguồn điện | AC:220±10%,50/60Hz 2.2KW |
| Áp suất không khí | 4~6Kgf/cm2 |
| Tiêu thụ không khí | 5L/phút |
| Nhiệt độ hoạt động | -20℃~+45℃ |
| Độ ẩm môi trường làm việc | 30%~60% |
| Kích thước máy (không có đèn tháp) | 1460(H)mm |
| Chiều dài máy | 1152(L)mm |
| Chiều rộng máy | 1362(W)mm |
| Trọng lượng máy Xấp xỉ | Xấp xỉ: 900Kg |
| Yêu cầu chịu tải của thiết bị | 650Kg/m |
Được sử dụng rộng rãi trong sản xuất điện tử, điện tử tiêu dùng, điện tử ô tô, thiết bị truyền thông, hàng không vũ trụ, thiết bị y tế, đèn LED, máy tính và thiết bị ngoại vi, nhà thông minh, hậu cần thông minh, thiết bị điện tử thu nhỏ và tỷ lệ công suất cao.
|
